慈溪市东亿通信设备厂主要生产:光缆交接箱、144芯光缆交接箱、288芯光缆交接箱、576芯光缆交接箱、光缆接头盒、ODF光纤配线架等;凭借着高质量的产品,良好的信誉,优质的服务,产品畅销全国.竭诚与国内外商家双赢合作,共同发展,共创辉煌!

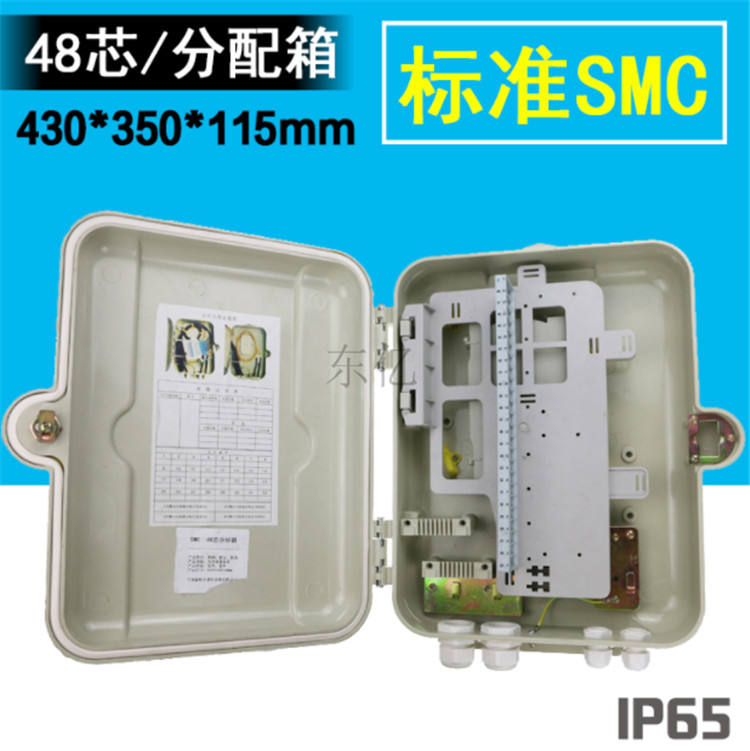

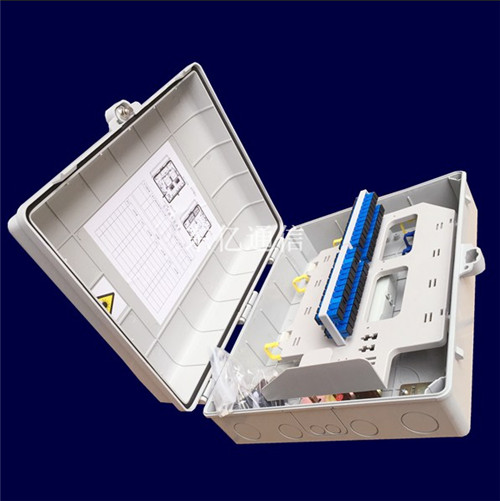

    48芯光纤分纤箱生产 欢迎致电

    48芯光纤分纤箱生产 欢迎致电

    更新时间:2020-03-27   浏览数:7
    所属行业:通信 通信测试设备 网络测试设备
    发货地址:浙江省宁波慈溪市
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:22.00 元/个
    48芯光纤分纤箱 管道布线是在浇筑混凝土时已把管道预埋在地板中,管道内由牵引电缆线的钢丝或铁丝,施工时只需通过管道图纸了解地板管道,就可做出施工方案。
    对于没有预埋管道的新建筑物,布线施工可以与建筑物装潢同步进行,这样便于布线,又不影响建筑的美观。
    管道一般从配线间埋到信息插座安装孔,施工时只要将双绞线固定在信息插座的接线端,48芯光纤分纤箱从管道的另一端牵引拉线就可将线缆引到配线间。
    (2) 吊顶内布线
    a.索取施工图纸,确定布线路由;
    b.沿着所设计的路由(即在电缆桥架槽体内),打开吊顶,用双手推开每块镶板;
    c.将多个线缆箱并排放在一起,并使出线口向上;
    d.加标注,纸箱上可直接写标注,线缆的标注写在线缆末端,贴上标签;
    e.将合适长度的牵引线连接到一个带卷上;
    f.从离配线间最远的一端开始,将线缆的末端(捆在一起)48芯光纤分纤箱沿着电缆桥架牵引经过吊顶走廊的末端;
    g.移动梯子将拉线投向吊顶的下一孔,直到绳子到达走廊的末端;
    h.将每2个箱子中的线缆拉出形成“对”,用胶带捆扎好;
    i.将拉绳穿过3个用带子缠绕好的线缆对,绳子结成一个环,48芯光纤分纤箱再用带子将三对线缆与绳子捆紧;
    j.回到拉绳的另一端,人工牵引拉绳。所有的6条线缆(3对)将自动从线箱中拉出并经过电缆桥架牵引到配线间;
    k.对下一组线缆(另外3对)重复第“h”步的操作;
    l.继续将剩下的线缆组增加到拉绳上,每次牵引它们向前,直到走廊末端,再继续牵引这些线缆一直到达配线间连接处。
    当线缆在吊顶内布完后,还要通过墙壁或墙柱的管道将线缆向下引至信息插座安装孔。将双绞线用胶带缠绕成紧密的一组,将其末端送入预埋在墙壁中的PVC圆管内并把它往下压,直到在插座孔处露出25-30mm即可。
    网络光纤布线施工方案-----48芯光纤分纤箱建筑物垂直干线线缆布线
    采用室内多模光纤做为垂直干线的主要载体,光纤的垂直干线布放可参考后面的“光纤传输管道敷设”。
    家装电路施工布线图解---双绞线连接和信息插座的端接
    双绞线端接的一般要求:
    * 线缆在端接前,必需检察标签颜色和数字的含义,并按顺序端接;
    * 线缆中间不得产生接头现象;
    * 线缆端接处必需卡接牢靠,48芯光纤分纤箱接触良好;
    * 线缆端接处应符合设计和厂家安装手册要求;
    * 双绞电缆与连接硬件连接时,应认准线号、线位色标,不得颠倒和错接。
    48芯光纤分纤箱生产
    48芯光纤分纤箱使用简单,方便.具有防盗结构,具有良好的抗破坏能力.
    48芯光纤分纤箱生产
    48芯光纤分纤箱 金属管连接应牢靠,密封应良好,两管口应对准。套接的短套管或带螺纹的管接头的长度,不应小于金属管外径的2.2倍。金属管的连接采用短套接时,施工简单方便;采用管接头螺纹连接则较美观,可保证金属管连接后的强度。
    金属管进入信息插座的接线盒后,暗埋管可用焊接固定,48芯光纤分纤箱管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定,露出锁紧螺母的丝扣为2-4扣。
    (5)金属管的敷设
    a. 金属管的暗设应符合下列要求:
    预埋在墙体中间的金属管内径不宜超过50mm,楼板中的管径宜为15-25mm,直线布管30mm处设置暗线盒。
    敷设在混凝土、水泥里的金属管,其它基应坚实、平整48芯光纤分纤箱、不应有沉陷,以保证敷设后的线缆安全运行。
    金属管连接时,管孔应对准,接缝应严密,不得有水泥、沙浆渗入。管孔对准、无错位,以免影响管、线、槽的有效管理,保证敷设线缆时穿设顺利。
    金属管道应有不小于0.1%的排水坡度。
    建筑群之间金属管的埋设深度不应小于0.7m;48芯光纤分纤箱在人行道下面敷设时,不应小于0.5m。
    金属管内应安置牵引线或拉线。
    金属管的两端应有标记,表示建筑物、楼层、房间和长度。
    b.光缆与电缆同管敷设时,应在金属管内预置塑料子管。48芯光纤分纤箱将光缆敷设在子管内,使光缆和电缆分开布放,子管的内径应为光缆外径的2.5倍。
    网络光纤布线施工方案-----金属线槽的敷设
    (1) 线槽安装要求
    * 线槽安装位置应符合施工图规定,左右偏差视环境而定,大不应超过50mm;
    * 线槽水平每米偏差不应超过2mm;
    * 垂直线槽应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm;
    * 线槽节与节间用接头连接板拼接,螺钉应拧紧。两线槽拼接处水平度偏差不应超过2mm;
    * 当直线段桥架超过30m或跨越建筑物时,应有伸缩缝。其连接宜采用伸缩连接板;
    * 线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的大者。
    * 盖板应紧固。
    * 支吊架应保持垂直,整齐牢靠,无歪斜现象。
    (2) 水平子系统线缆敷设支撑保护
    预埋金属线槽支撑保护要求:
    a. 在建筑物中预埋线槽可为不同的尺寸,按一层或两层设置,48芯光纤分纤箱应至少预埋两根以上,线槽截面高度不宜超过25mm;
    b. 线槽直埋长度超过15m或在线槽路由交叉、转弯时宜设置拉线盒,以便布放线缆盒时维护。
    c. 拉线盒盖应能开启,并与地面齐平,盒盖处应能开启,并采取防水措施。
    d. 线槽宜采用金属管引入分线盒内。
    设置线槽支撑保护:
    a. 水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m;
    b. 金属线槽敷设时,下列情况设置支架或吊架:线缆接头处、间距3m、离开线槽两端口0.5m处、线槽走向改变或转弯处。
    在活动地板下敷设线缆时,活动地板内净空不应小于150mm。如果活动地板内作为通风系统的风道使用时,地板内净高不应小于300mm。
    在工作区的信息点位置和线缆敷设方式未定的情况下,48芯光纤分纤箱或在工作区采用地毯下布放线缆时,在工作区宜设置交接箱。
    网络光纤布线施工方案-----干线子系统线缆敷设支撑保护
    线缆不得布放在电梯或管道竖井内。
    干线通道间应沟通。
    弱电间中线缆穿过每层楼板孔洞宜为方形或圆形。
    建筑群子系统线缆敷设支撑保护应符合设计要求。
    3. 配线设备的安装
    (1)机架安装要求
    a.机架安装完毕后,水平、垂直度应符合生产厂家规定。若无厂家规定时,垂直度偏差不应大于3mm;
    b.机架上的各种零件不得脱落或碰坏。各种标志应完整清晰。
    c.机架的安装应牢固,应按施工的防震要求进行加固。
    d.安装机架面板,架前应留由0.6m空间,机架背面离墙面距离视其型号而定,便于安装和维护。
    (2)配线架安装要求
    a.采用下走线方式时,架底位置应与电缆上线孔相对应;
    b.各直列垂直倾斜误差应不大于3mm,底座水平误差每平方米应不大于2mm;
    c.接线端子各种标记应齐全;
    d.交接箱或暗线箱宜设在墙体内。安装机架、1分32光纤分光箱配线设备接地体应符合设计要求,并保持良好的电器连接。
    家装电路施工布线图解---双绞线线缆布线
    1. 布线安全
    参加施工的人员应遵守以下几点:
    * 穿着合适的衣服;
    * 使用安全的工具;
    * 保证工作区的安全;
    * 制定施工安全措施。
    网络光纤布线施工方案----- 线缆布放的一般要求
    (1)线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合;
    (2)布放的线缆应平直,不得产生扭绞、打圈等现象,不应受到外力挤压和损伤;
    (3)在布放前,线缆两端应贴有标签,标明起始和终端位置以及信息点的标号,标签书写应清晰、端正和正确;
    (4)信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。
    (5)布放线缆应有冗余。在二级交接间、设备间双绞电缆预留长度一般为3-6m,工作区为0.3-0.6m。特殊要求的应按设计要求预留。
    (6) 布放线缆,在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m。
    (7) 线缆布放过程中为避免受力和扭曲,应制作合格的牵引端头。如果采用机械牵引,应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。
    网络光纤布线施工方案-----放线
    (1)从线缆箱中拉线:
    a.除去塑料塞;
    b.通过出线孔拉出数米的线缆;
    c.拉出所要求长度的线缆,割断它,将线缆滑回到槽中去,留数厘米伸出在外面;
    d.重新插上塞子以固定线缆。
    (2)线缆处理(剥线):
    a.使用斜口钳在塑料外衣上切开“1”字型长的缝;
    b.找出尼龙的扯绳;
    c.将电缆紧握在一只手中,用尖嘴钳夹紧尼龙扯绳的一端,1分32光纤分光箱并把它从线缆的一端拉开,拉的长度根据需要而定;
    d. 割去无用的电缆外衣。(另外一种方法是利用切环器剥开电缆。)
    4. 线缆牵引
    用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。在施工中,应使拉线和线缆的连接点尽量平滑,所以要采用电工胶带在连接点外面紧紧的缠绕,以保证平滑和牢靠。
    (1)牵引多条4对双绞线:
    * 将多条线缆聚集成一束,并使它们的末端对齐;
    * 用电工胶带紧绕在线缆束外面,在末端外绕长5-6cm;
    * 将拉绳穿过电工带缠好的线缆,并打好结。
    (2)如果在拉线缆过程中,连接点散开了,则要收回线缆和拉线重新制作更牢靠固定连接:
    * 除去一些绝缘层暴露出5cm的裸线;
    * 将裸线分成两条;
    * 将两束导线互相缠绕起来形成环;
    * 将拉绳穿过此环,并打结,然后将电工带缠到连接点周围,要缠得结实和平滑。
    (3)牵引多条25对双绞线
    * 剥除约30cm得线缆护套,包括导线上得绝缘层;
    * 使用斜口钳将线切去,留下约12根;
    * 将导线分成两个绞线组;
    * 将两组绞线交叉穿过拉线得环,在线缆得那边建立一个闭环;
    * 将双绞线一端的线缠绕在一起以使环封闭;
    * 将电工带紧紧地缠绕在线缆周围,覆盖长度约5cm,然后继续再绕上一段。
    网络光纤布线施工方案-----建筑物水平线缆布线
    48芯光纤分纤箱生产
