慈溪市东亿通信设备厂主要生产:144芯光缆交接箱、288芯光缆交接箱、576芯光缆交接箱、光缆接头盒、光纤分纤箱;凭借着高质量的产品,良好的信誉,优质的服务,产品畅销全国.竭诚与国内外商家双赢合作,共同发展,共创辉煌!

    北京新款OMDF光纤总配线架

    更新时间:2021-02-24   浏览数:3
    所属行业:通信 通信测试设备 网络测试设备
    发货地址:浙江省宁波慈溪市
    产品规格:
    产品数量:9999.00台
    包装说明:
    单 价:面议
    OMDF光纤总配线架:576芯、648芯、720芯共和国通信行业标准YD/T778-2006

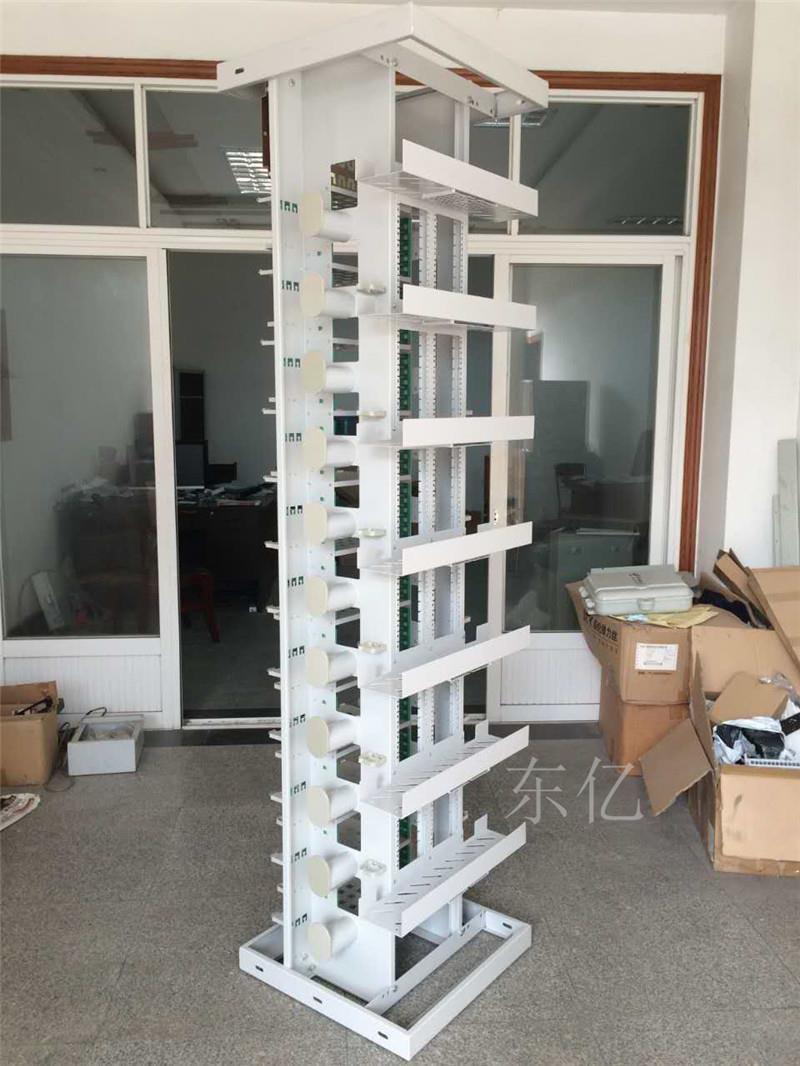

    北京新款OMDF光纤总配线架
    OMDF光纤总配线架能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯尾纤不受损伤。
    北京新款OMDF光纤总配线架
    OMDF光纤总配线架为熔配分离模式,线路侧为模块式,设备侧为配线面板式,
    北京新款OMDF光纤总配线架
    光纤总配线架|光总配线架|MODF|OMDF|电信级光总配|光纤总配线架选购|选购光总配线架|光纤总配线架报价|光纤总配线架|开放式光纤总配线架|电信级双面光纤总配线架|576芯光纤总配线架|648芯OMDF总配线架|720芯MODF光总配|792芯机房光总配线架|光分路器型总配线架|96芯翻转单元光总配线架|OMDF光总配
    光纤总配线架简称OMDF或者MODF,也称为光总配线架,由于机房大容量跳纤场合的要求,光纤总配线架选购时常选用结构紧凑,布局合理,便于管理跳线的大容量配线架,其直列侧为72芯ODF配线单元,横列侧可选择为插片式光分路器或者96芯翻转单元板。三信特别供应576芯光纤总配线架MODF,该配线架采用双面开放式结构设计,横列侧为光分路器插片安装位,也可以根据要求更换为96芯翻转单元
    一.光纤总配线架简介:
    光纤总配线架(Main Optical fiber Distribution frame,简称MODF 或者OMDF)具有直列和横列成端模块。直列侧连接外线光缆,横列侧连接光通信设备,可通过跳纤进行通信路由的分配连接,具备水平、垂直、前后走纤通道,便于大容量跳纤维护、管理及扩容,并可安装链路测试端口。「电信级OMDF光纤总配线架】产品指标

    1. 光纤配线架符合标准:YD/T778-1999

    2. 连接器损耗(包括插入、互换和重复)≤0.5dB

    3. 插入损耗≤0.2dB

    4. 回波损耗:PC≥40dB UPC≥50dB APC≥60dB

    5. 插拔耐久性寿命>1000次

    6. 光缆固定装置与机架绝缘,绝缘电阻>1000MΩ/500V(DC)

    7. 光缆固定装置与机架间耐压>3000V(DC)/1min不击穿,无飞弧

    二. 光纤总配线架MODF适用范围

    MODF适用于接入层中心局(OLT局)及类似的中心机房或大中型机房,用于接入设备光缆与外线城域网主干光缆的集中成端、连接调度及测量.

    三、光纤总配线架_OMDF光总配产品特点:OMDF光纤总配线架又称光总配线架,是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护,以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能,是传输媒体与传输设备之间的配套设备。线路侧连接室外光缆,设备侧连接OLT或者传输设备,可通过跳线调整线序,同时具有敞开性。

    四、OMDF适配器选择:OMDF上的光纤适配器应选用 LC型 或SC型。LC型和SC型适配器外型结构相同,但LC型体积更小,使得OMDF密度更高、容量更大,更适合在机房面积紧张的情况下使用。


    五、光纤总配线架MODF知识点 光纤配线架 ODF与光纤总配线架 OMDF的不同点: 从字面上就能理解,两者很大程度上是一致的,都属于配线连接设备。都是用来连接光缆和通信设备的。区别在于,OMDF的定义里,线路侧连接室外光缆,设备侧连接OLT或者传输设备,可通过跳线调整线序,同时具有敞开性。而ODF连接的是光缆或者光通信设备,线序一般是固定的,只有一侧能够跳线。
